Газовые редукторы и как их выбирать
Как подобрать нужный регулятор под ваши цели и задачи? Подробная инструкция в данной статье.

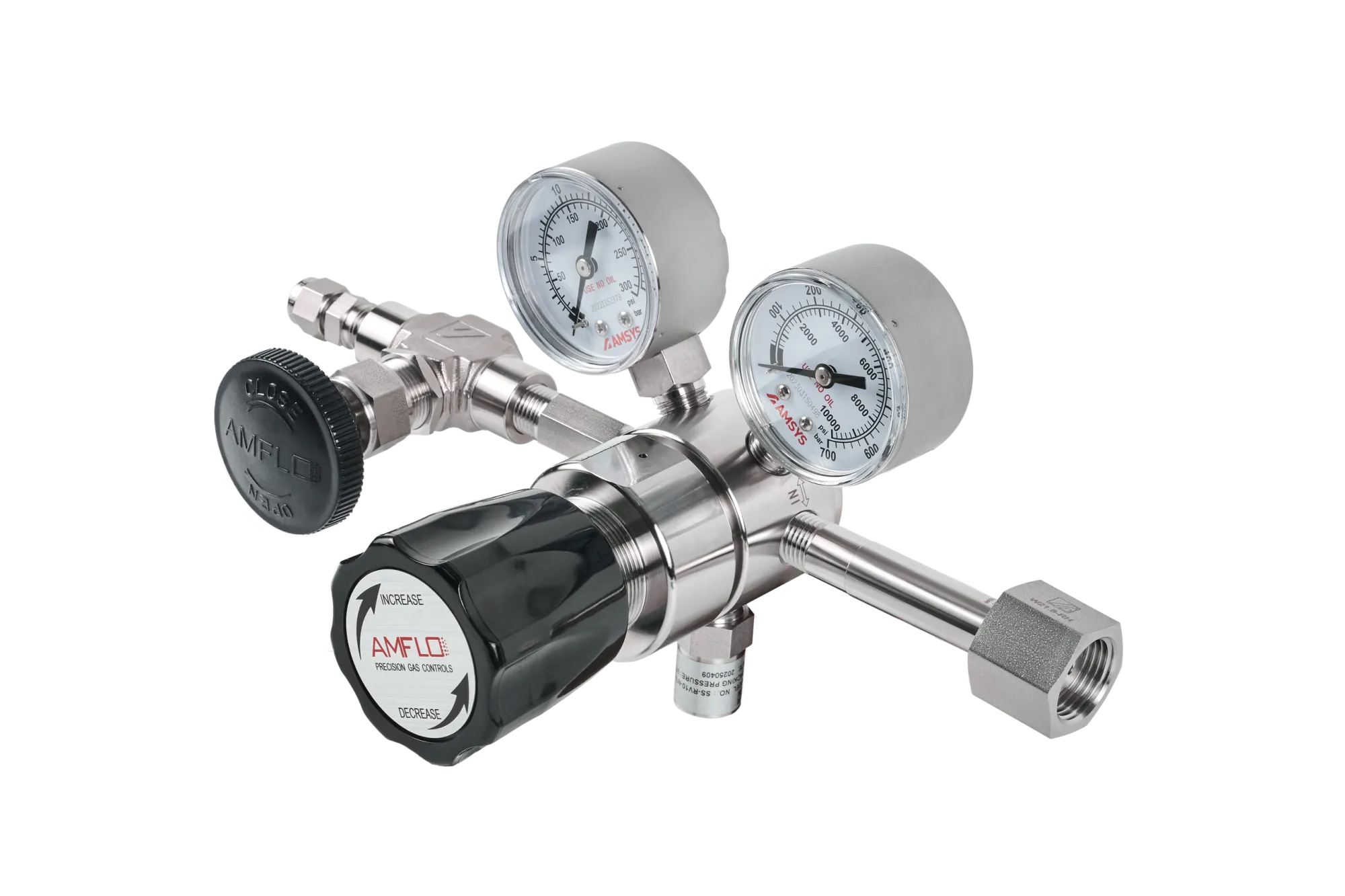

Газовый редуктор - прибор понижения и стабилизации давления от баллона/магистрали до рабочего уровня процесса.
Для UHP/HP сред применяются корпуса из 316L (EP), Hastelloy, латунь с никелевым покрытием; седла — PCTFE/PEEK/Elgiloy.
Конструкция исключает пульсации и обратный поток, допускает установку манометров, предохранительного клапана и портов продувки N₂.
Типовые стандарты присоединений: DIN 477 N1 ( W21.8×1/14’’LH) , DIN 477 N9 (G3/4), DIN 477 N6 ( W21.8×1/14’’), и так же допустимы стандарты BS, DISS и др,.
Для чистых сред - He-leak-test и заводская очистка O₂-clean.
Виды редукторов
По числу ступеней (1/2), по давлению, по газу (инертные/токсичные/горючие)
Одноступенчатый редуктор баллонный - компактное решение для стабильных входных давлений и умеренных колебаний расхода.Двухступенчатый редуктор давления газовый обеспечивает лучшую стабильность при падении давления в баллоне и критичных к колебаниям процессах (аналитика, полупроводники).
По диапазонам
LP: до 6–10 barMP: до 20–35 bar
HP: до 100–300 bar
По газам
Для инертных: стандартные материалы.Для горючих: искробезопасная арматура, контроль утечек.
Для токсичных: полностью сварные UHP-линии, продувка, RFO на вентиле.
Для коррозионных газов: исполнение из сплавов/фторполимеров, изолированная пружинная камера.
Специализированные исполнения
- Редуктор баллонный с мембраной из Hastelloy для HF/Cl₂.
- Капиллярные/дроссельные вставки для ультранизких расходов.
- Панельные версии для газовых шкафов и VMB/VMP.
- Для крио/реактивных сред — подогрев, дренаж, антидиффузионные барьеры.
Как выбрать редуктор
Учтите параметры процесса и стандарты присоединений. Редуктор для газового баллона подбирают по резерву расхода и устойчивости к «дыханию» (droop). Для UHP применяйте сварные панели с VCR, для аналитических и лабораторных задач — резьба NPT. В критических процессах предпочтителен двухступенчатый газовый редуктор с опцией продувки и указателями давления до/после ступеней. Для токсичных газов — межблокировки, вынос сброса в абатмент.
Вход/выход: P_in (до давления в баллоне), P_out (рабочее), коэффициент падения, класс герметичности.Расход: номинальный и пиковый, Kv/Cv, чувствительность к изменению входного давления.
Материалы: корпус/мембрана/седло под среду (316L EP, Hastelloy, PCTFE, Monel).
Стандарты присоединений: DIN 477 / ISO 5145 / CGA, VCR / NPT / G; ориентация портов, наличие сброса.
Безопасность: предохранительный клапан, slam-shut, RFO, продувка N₂, контроль утечек (He-sniff/мас-спектрометрия).
Применение и эксплуатация
Редуктор для газового баллона используют в лабораториях, полупроводниках, фарме, метрологии, лазерных и сварочных постах, при подаче инертных, токсичных и горючих газов к оборудованию. Редуктор давления газовый в составе газовой панели обеспечивает стабильность технологического давления и защиту downstream-арматуры.
Запуск
Проверка маркировки по газу и давлению, установка по стрелке потока, закрытие downstream, медленное открытие вентиля баллона, настройка уставки.
Проверка утечек
После монтажа - He-sniff или опрессовка инертным газом с пенетрирующим средством; контроль всех резьб /VCR и седла; периодичность - по регламенту.
Сервис
Регулярная очистка и замена фильтра, ревизия мембраны и седла; хранение в чистой зоне; для UHP - перчатки, сухой N₂.
Ресурс
Зависит от газа, давления и циклов; для ответственных сред планируйте регламентную замену узлов и калибровку манометров. Редуктор баллонный с предохранительным клапаном требует проверки срабатывания. Редуктор баллонный для токсичных или коррозионных газов - обязательная проверка подачи и арматуры.
Отдельно
Редуктор на газовый баллон ставьте вертикально, защищая мембрану от конденсата; подача и сброс - на безопасный коллектор/абатмент по проекту ПБ.
БК Групп подберёт газовый редуктор под ваш газ, чистоту, расход и стандарты присоединений, спроектирует панель или шкаф, выполнит FAT/SAT и обучит персонал. Напишите нам - подготовим спецификацию и смету с вариантами.
